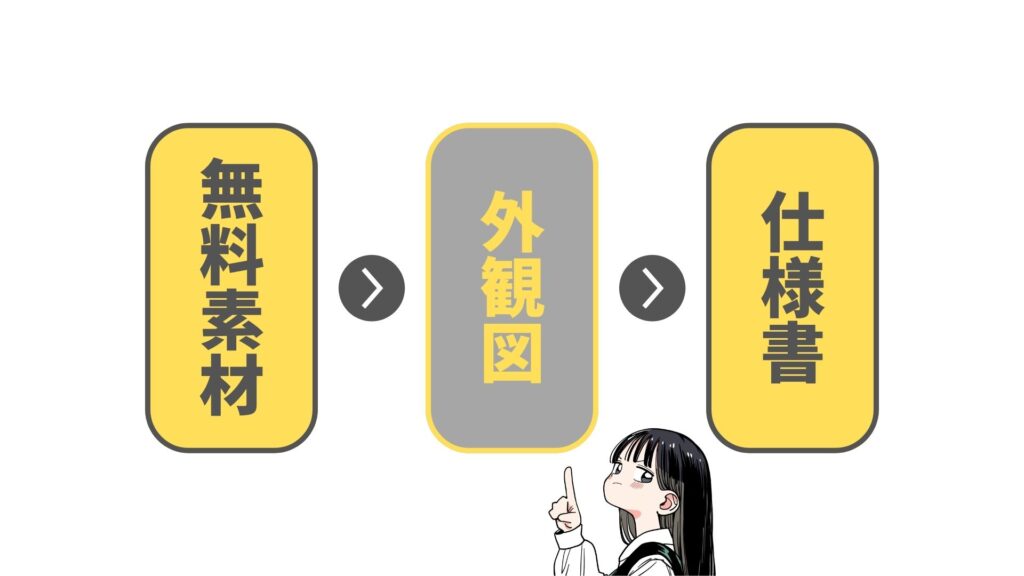

外観図を作ろう

装置仕様をよりうまく伝える方法



アニキ
アニキ
こないだの外注製作した装置は仕様書に細かく記載していたのに組み込まれていない機能があってトラブルになったよ。



仕様書に必要な機能を細かく記載する事はとても良いと思います。必要な項目を仕様書に記載する事の次段階として、もっとうまくその内容を製作者側へ伝える事ができれば、今よりもトラブルの少ない機械装置製作の運用になるのではないかと思います。



アニキ
アニキ
もっとうまく内容を伝える良い方法ってどんな風にすればよいかな?



ここでは外観図を作る。という事を一つの方法としてご提案します。



アニキ
アニキ
その方が伝わりやすくなるのは分かるけど、エクセルじゃイマイチだし、CADIllustratorなんて有償なソフトないから無理だし、そんな技術もないし、難しいよ。



フリーソフトを使って、比較的見栄えよく、(およそ)1/1スケールで、さらには短時間で外観図を作成する方法をここでは推奨したいと思います。すべて無償でトライできますし、これにより下流の工程担当の理解が進む事で時間的なコストの削減が可能となります。トラブルももちろん減る傾向になると思われます。トラブルも減って見栄えも良くなる。そんな仕様書が作成できるはずです。

外観図作成の概要

まずは簡単に全体をまとめてお伝えします。

 inkscapeをインストールする

 inkscapeにイラストをインポートする

 イラスト以外の部分を作図する

簡単に言うと上記3手順となります。

ここでの注目ポイントとしては設計者ではない人でも作成できるという点です。仕様書を作成する人が外観図を設計者に依頼をしていると打ち合わせ、設計工数、余計な時間や費用が掛かってきます。理想としては外観図に限っては半日~1日で完成させたいところです。短い時間で内容がよく伝わる外観図を作成するという事が最大の目的です。



アニキ
アニキ
だいたい言いたい事は分かったけど、私みたいなCADも使えない人間でも可能なの?



大丈夫です。具体的手法に移っていきたいと思います。

外観図作成の具体的手順



アニキ
アニキ
頑張ってトライするから詳しく教えてよ。



1 inkscapeをインストールする

inkscapeというのはフリーで使用できるベクター形式の画像作成ソフトウェアです。インストール方法は以下から最新版をダウンロードしてください。

https://inkscape.org/ja/



アニキ
アニキ
フリーソフトってのは理解できるけど、なんでベクター画像が必要なの?



ベクター画像って何?という点について説明します。ベクター画像とは形を表現するのに数値情報の集合を用いているもので、特徴はサイズや解像度で同じ品質の出力結果となるという点です。要は大きくしてもキレイに見える。拡大縮小しても同じ感じで見えるので与える印象が安定するのが良き点ですね。

2 inkscapeにイラストをインポートする



アニキ
アニキ
誰かの作成したイラストのインポートって著作権とか確認しないといけなくて大変そう。



イラストに関してはこのサイトで日々更新するイラスト一覧からのダウンロードを行います。基本自由にお使い頂けるので安心してご使用ください。一応注意事項もあるのでそちらを読んでからのご使用が推奨となります。

イラストの使用について イラストについては以下を読んでからのご使用をお願いします。 このイラストについては基本的に自由にご使用いただいて構いま...

無料FA機器・ユニットイラスト

無料FA部品イラスト一覧イラスト一覧 日々無料イラストを更新しています。サイズ、仕様追加要望があれば、コメントやメールでご連絡ください。サムネイルクリックでダ...
機械装置ユニット一覧機械装置ユニット一覧 FA機器イラストをユニットとして組み合わせたものの一覧です。FA機器部品の充実と共にこちらも順次作成し公開してい...



装置を構成するものを選んで画像をinkscapeにインポートします。



3 イラスト以外の部分を作図する



イラストだけでは外観は完成しないので、インポートしたイラストをつなげて一つの装置の外観を作り上げます。ここはある程度経験が必要ですが、テンプレートを作成しストックしていく事でそのストックの引き出しで外観を短時間で作成する事ができます。



アニキ
アニキ
経験が少なくて不安だけど、やってみるよ。



実際に作図するところは以下の作図編を参考にしてください。
